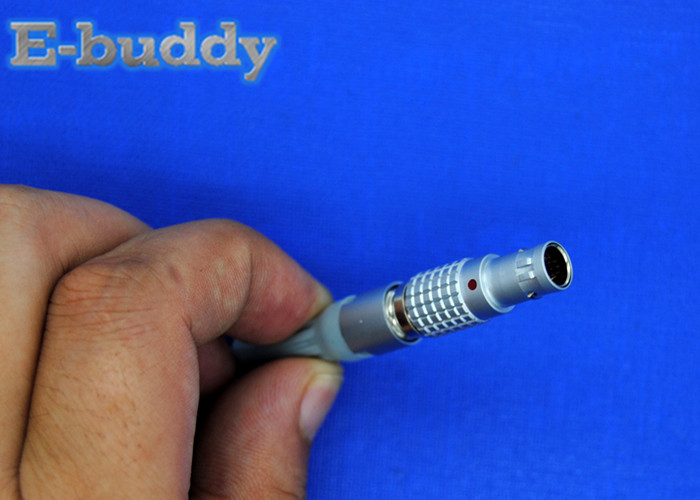

Huisvestingsmateriaal: Messings (geplateerd chroom) shell en ringsnoot, de vernikkelde koker van de messingsklink en medio stukken
Configuratie: 1B.302: 2 laag Voltage
Contacttype: Soldeersel
Max. Matings: 5000
Contact Dia.: 1,3 mm (0.051in)
Emmer Dia.: 1 mm (0.039in)
Max. Stevige Leider: 0,5 mm^2 (AWG 20)
Max. Vastgelopen Leider: 0,5 mm^2 (AWG 20)
(Maximum) R: 3.6 mOhm
Vtest (contact-SHELL): 1350 V (AC), 1910 V (GELIJKSTROOM)
Vtest (contact-contact): 1500 V (AC), 2120 V (GELIJKSTROOM)
Het proces van de kabelassemblage:
Krijg de kabel door de noot van de kokerring in orde, dan solderend kabeldraad aan de isolatie één voor één, tevreden belangrijk nota de draadorde
Zet de gespleten tussenvoegseldrager aan de soldereisolatie, om de groef van de gespleten partner te houden van de tussenvoegseldrager perfect met de ruk van isolatiegedeeltelijke montage
zet de ring op het recht van positie van kabel, zorg de ruk van ringspartner met ervoor de groef van gespleten tussenvoegseldrager
pust zorgt de ring van de het tussenvoegseldrager van de isolatiegedeeltelijke montage gespleten in buitenshell in orde, de ruk van de gespleten partner van de tussenvoegseldrager met de groef van buitenshell ervoor
Schroef strak de ringsnoot
Hapering de koker aan de overeenkomstige stap van ringsnoot.
